《绝对值磁栅编码器在新能源领域的深度应用与产业前景白皮书》

版本：产业研究白皮书
日期：2026年6月
撰写机构：天先数智 & 磁正智能 产业研究团队

摘要

全球能源结构加速转型与工业4.0浪潮的双重驱动下，新能源装备产业正从“规模扩张”走向“效率竞争”与“精度革命”。绝对值磁栅编码器凭借其断电记忆、抗污染、长行程、高可靠性等核心优势，正从自动化系统的“感知末梢”升级为智能制造时代的“决策节点”。

本白皮书基于全球磁编码器市场最新数据，深度剖析绝对值磁栅编码器在锂电池、光伏、风电、新能源汽车等新能源赛道的技术渗透路径，并结合天先数智与磁正智能旗下FMG3000等产品的技术参数与行业应用案例，系统阐述中国磁性传感技术在新能源时代的产业机遇与竞争格局。

第一章 产业背景：新能源装备的“精密化”拐点

1.1 新能源产业的结构性升级

全球新能源产业正在经历从“规模扩张”到“效率竞争”的范式转换。锂电池制造对极片涂布精度的要求从微米级向亚微米级迈进，光伏硅片切片的主轴同步精度直接决定良品率，风电变桨系统的角度反馈误差容忍度已压缩至角分级，新能源汽车三电系统的装配精度直接影响整车性能与安全性。

在这一背景下，自动化设备对位置与速度测量的精度、稳定性、环境适应能力提出了远超传统工业的要求。编码器——作为运动控制系统的“感官系统”——其性能边界直接决定了装备的精度上限与可靠性下限。

1.2 编码器技术路线对比：磁式vs光学

目前高精度位移测量领域主要存在两大技术路线：

光学编码器：精度上限更高（可达纳米级），但存在天然短板——对粉尘、油污、水汽、振动极度敏感，环境适应性差，且安装精度要求苛刻。在新能源产线的恶劣工况下（锂电池车间存在电解液挥发、光伏切片车间存在切屑液与粉尘、风电齿轮箱存在润滑油污染），光学编码器的可靠性面临严峻挑战。

磁式编码器：基于磁阻效应（AMR/GMR/TMR）或霍尔效应实现非接触测量，天然具备抗污染、抗振动、抗潮湿、宽温域等环境优势。近年来随着磁性材料工艺与信号处理算法的突破，磁编码器的分辨率与精度持续提升，已从“环境适应性优先”的场景逐步渗透至高精度领域。

行业研究机构的数据印证了这一趋势：市场正发生42%的从光学到磁性的技术迁移，磁编码器在高可靠性要求场景中的渗透率持续攀升。

1.3 绝对值编码器的战略价值

在编码器分类中，绝对值编码器相比增量式编码器具备本质优势：断电后仍能记忆绝对位置，无需重新上电后的寻零操作。这一特性对新能源装备意义重大——锂电产线7×24小时连续作业，任何停机后的重新标定都将造成产能损失；风电变桨系统在电网波动后的快速恢复能力直接关系到安全性。

据战略管理咨询公司Lucintel的研究报告显示，在编码器类型细分中，绝对值磁编码器预计将呈现更高的增长态势。另据Global Info Research数据显示，2024年全球磁绝对编码器收入约6.3亿美元，预计2031年将达到10.34亿美元，年复合增长率CAGR为7.4%。

第二章 技术深度剖析：FMG3000的核心竞争力

2.1 技术架构与核心参数

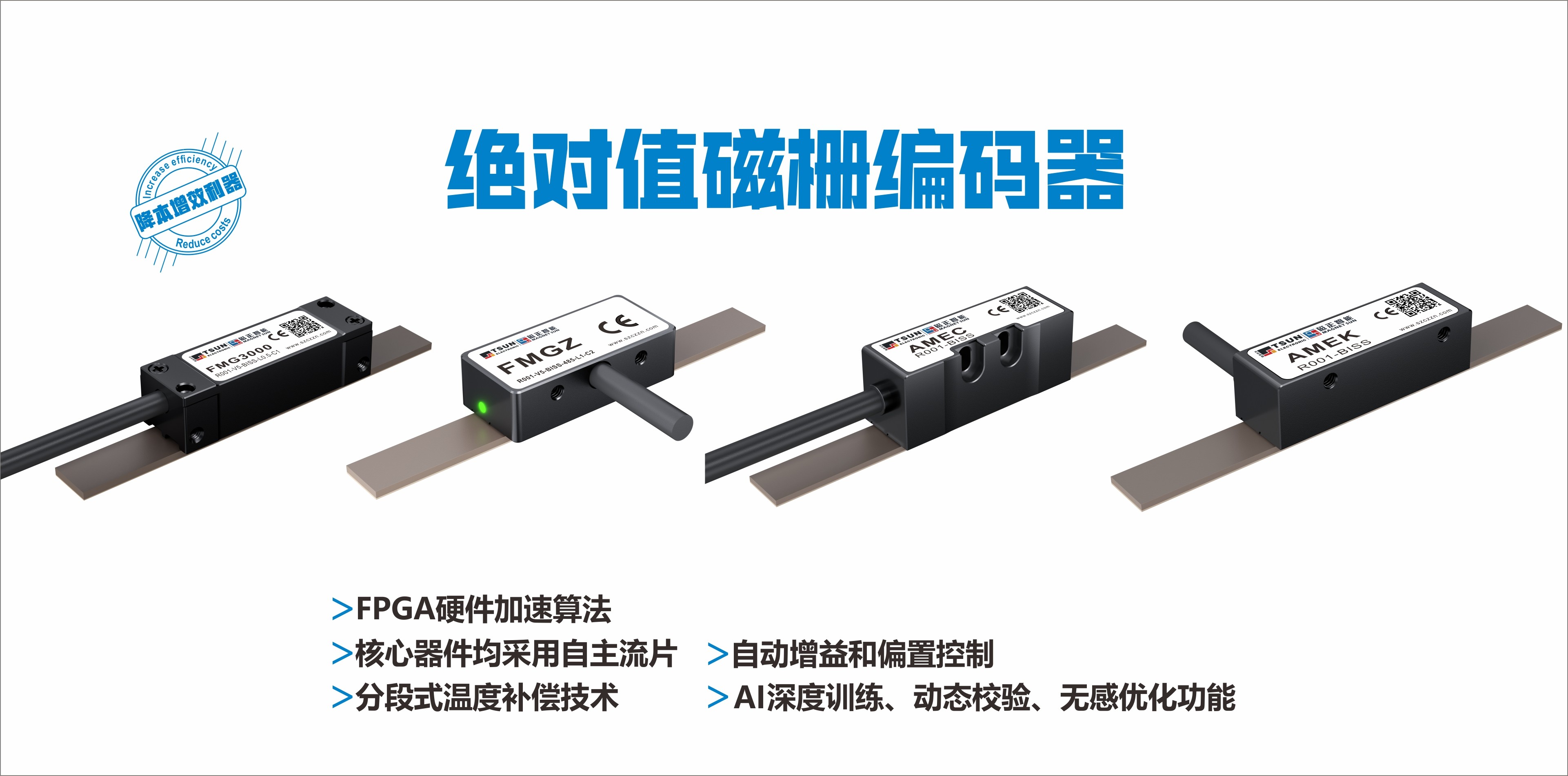

天先数智与磁正智能旗下FMG3000系列绝对值磁栅编码器，代表了国产磁性传感技术的产业化突破。其核心技术指标如下：

在通信接口方面，FMG3000支持BISS-C、SSI、RS-485、PANASONIC、多摩川等多种工业协议，最大时钟频率2.5MHz，数据位深达26bit。这种多协议兼容设计大幅降低了系统集成门槛，可快速适配不同品牌的控制器与驱动器。

2.2 五大核心技术创新

1. FPGA硬件加速算法

传统编码器的信号处理依赖MCU软件运算，存在处理延迟与抖动。FMG3000采用FPGA硬件并行处理架构，将信号解码、滤波、插值等核心算法在硬件层实现，位置延迟控制在62.5μs以内，满足高速运动控制场景对实时性的苛刻要求。

2. 核心器件自主流片

在供应链安全日益重要的背景下，FMG3000的核心传感芯片实现自主设计、自主流片，从源头保障了性能一致性与供应稳定性。这对于追求供应链自主可控的新能源装备企业而言，是一个不可忽视的战略价值点。

3. 分段式温度补偿技术

磁性材料的温度系数是影响磁编码器精度的关键因素。FMG3000内置多点温度传感器，配合分段式补偿算法，在-10℃至70℃工作温度范围内实现精度自动修正，有效抑制了温漂误差。这一特性在温差变化剧烈的风电、户外储能场景尤为重要。

4. 自动增益和偏置控制

磁信号强度会随安装间隙、温度、磁场环境变化而波动。FMG3000的自动增益控制（AGC）和自动偏置控制（AOC）功能可实时调节信号处理参数，确保输出信号始终处于最佳信噪比区间，降低了对安装精度的依赖，提升了系统的鲁棒性。

5. AI深度训练与无感优化

FMG3000是行业内率先引入AI算法的磁栅编码器产品之一。通过内置AI模型对设备历史运行数据进行深度训练，编码器可实现动态校验与无感优化——在设备运行过程中自动进行误差补偿，且“越用越准”。天先数智在技术公告中确认，这一功能是其绝对值磁栅编码器的核心差异化亮点。

第三章 新能源领域深度应用分析

3.1 锂电池制造：从涂布到化成的全流程精度保障

锂电池生产对位移控制精度要求最高的工序集中在涂布、卷绕和化成分容环节。

极片涂布机中，绝对值磁栅编码器用于闭环控制涂布模头的移动位置，确保涂层厚度一致性。FMG3000的0.1μm分辨率可精确控制模头与极片间隙，配合AI优化算法，长期运行中自动补偿机械磨损带来的精度偏移。

卷绕机中，编码器实时反馈隔膜与极片的相对位置，FPGA硬件加速算法将信号延迟压缩至微秒级，确保多轴同步精度。绝对值特性避免了因意外断电导致的参数丢失，大幅降低生产风险。

化成分容设备中，多轴联动下的绝对值定位无需每次回零，显著提升生产节拍。FMG3000的分段式温度补偿功能在化成柜的高温环境中确保精度稳定。

3.2 光伏制造：切片与串焊的高频响应

光伏硅片切片机的主轴与进给轴需要极高精度的同步控制。与传统光学编码器不同，磁栅编码器不受切屑液、硅粉粉尘等污染影响，即使传感器表面覆盖薄层污染物，仍能保持信号稳定输出。

在串焊机中，焊接头的高速往复运动对编码器的动态响应提出挑战。FMG3000的5m/s最大速度与62.5μs位置延迟，可支持40次/秒以上的高速定位，配合AI深度训练对运动轨迹的自适应优化，可有效降低碎片率。

3.3 风电与储能：恶劣环境下的可靠性标杆

风电变桨系统、偏航系统长期面临振动、温差、油污、潮湿等极端工况。FMG3000的IP67防护等级、300m/s²抗振动能力、-10℃~70℃宽温域设计，可完全适应机舱内恶劣环境。

绝对值编码器的核心价值在风电场景尤为突出：电网波动或定期维护导致的设备断电后，系统无需重新寻零即可从断点位置继续运行，这直接关系到风机的安全性与可利用率。

在储能集装箱内，重载桁架机器人的长行程搬运对编码器测量长度提出要求。FMG3000支持最大16.3米测量长度，且重复精度<2μm，适配大型储能系统的自动化仓储需求。

3.4 新能源汽车制造：焊装、总装与检测的精密协同

在新能源整车工厂，焊装机器人、总装升降机、三电系统检测台等设备大量使用磁栅编码器进行位置闭环。绝对值编码器的多机器人协同优势在于：无需每次开机后“找原点”，可直接从断点位置继续运行，降低节拍损失。

据行业研究，新能源汽车领域编码器用量较传统燃油车增加至少500元单车价值，主要应用于逆变系统、电机冷却系统和启动发电机系统。其中磁编码器因环境适应性强、体积小、成本可控，成为新能源车用传感方案的主流选择。

据Global Growth Insights数据，新能源车领域编码器使用量已增长37%，且预计将成为编码器市场中增速最快的应用领域。

第四章 市场竞争格局与国产替代机遇

4.1 全球市场规模与增长预测

磁编码器市场正处于高速增长通道。多份行业研究报告交叉验证了这一趋势：

据恒州诚思调研数据，2025年全球磁式线性编码器市场规模约8.25亿美元，预计2032年接近13亿美元，CAGR为6.7%，Global Growth Insights数据显示，2025年全球磁编码器市场规模约28.3亿美元，预计2035年将达60亿美元，CAGR为7.63%，华创证券研报指出，2025年我国编码器市场规模将超过33亿元，从区域分布看，亚太地区以38%的份额领跑全球市场，北美占26%，欧洲占24%。亚太地区的增长主要由中国制造业升级和新能源产业扩张驱动。

4.2 主要竞争对手分析

国际头部企业

全球磁编码器市场由欧美日企业主导，主要玩家包括：

2022年数据显示，多摩川与海德汉在中国编码器市场合计占据40%以上份额。国产替代空间广阔。

国产厂商进展

以天先数智、磁正智能为代表的国产厂商正在加速追赶。天先数智已实现绝对值磁栅编码器的产业化突破，在分辨率（0.1μm）、速度（5m/s）、通信协议兼容性等核心指标上达到国际先进水平。

4.3 国产替代的核心驱动力

1. 供应链自主可控诉求

中美科技竞争背景下，核心零部件的国产化已成为装备制造业的“刚需”。自主流片的磁传感芯片、本土化的技术支持与供应响应，是国产编码器厂商的核心竞争壁垒。

2. 性价比优势与服务响应

国际品牌产品价格高、货期长、技术支持响应慢。国产编码器在同等性能水平下具备30-50%的价格优势，且定制开发周期更短，更适配国内设备厂商的快节奏迭代需求。

3. 新能源产业的“主场优势”

中国是全球最大的新能源装备制造国与消费市场。锂电池、光伏、风电、新能源汽车四大赛道均处于全球领先地位。这种“主场优势”为国产编码器提供了丰富的应用场景与迭代机会——这是海外竞争对手无法复制的资源。

第五章 产业前景与战略建议

5.1 市场增长的三重驱动力

驱动力一：工业自动化的持续深化

工业机器人与协作机器人、AGV与AMR、智能仓储、包装与高速输送系统等自动化场景同步升级，共同推动编码器需求的结构性增长。据研究，工业自动化和运动控制系统贡献了超过47%的编码器使用量。

驱动力二：存量替代与升级换代

在高端机床、半导体设备等领域，光学编码器仍在精度上限上占据优势。但随着磁编码器性能持续提升，以及终端用户对“环境适应性+综合成本”的考量权重增加，磁代光的存量替代空间正在打开。

5.2 技术演进方向

1. 智能化：从传感器到边缘节点

编码器正从“被动测量元件”升级为“智能感知节点”。未来的编码器将集成更多边缘计算能力——自诊断、状态监测、预测性维护、与数字孪生系统的深度集成。FMG3000的AI深度训练功能代表了这一方向。

2. 高分辨率化与多协议兼容

市场越来越偏好既能提供增量式也能提供绝对式反馈，并支持更长测量距离、更高防护等级和更简化布线方式的产品。多协议兼容（BISS-C/SSI/RS-485/CANopen/EtherCAT）将成为高端编码器的标配。

3. 小型化与低功耗

便携式设备、医疗仪器、协作机器人等新兴应用对编码器的体积和功耗提出更高要求。行业数据显示，28%的新产品走向更纤薄设计以满足紧凑型机器人与医疗设备的需求。

5.3 对设备制造商的技术选型建议

基于本白皮书的分析，针对新能源装备制造商，提出以下编码器选型建议：

锂电池设备：优先选择抗污染能力强、支持长行程、防护等级IP67以上的绝对值磁栅编码器。重点关注温度稳定性指标。

光伏设备：优先选择动态响应快（位置延迟<100μs）、抗粉尘能力强、支持高频往复运动的编码器。

风电设备：优先选择宽温域（-10℃~75℃）、高抗振（>200m/s²）、绝对式输出（断电记忆）的编码器。

新能源汽车产线：优先选择性价比高、支持多协议、易于集成的编码器，重点关注长期运行可靠性。

结语：测量即决策，精度即竞争力

从一道极片的涂布精度，到一支风电叶片的变桨角度；从一块光伏硅片的切割轨迹，到一辆新能源汽车的焊装路径——绝对值磁栅编码器正在新能源产业链的每一个精密节点上，承担着“测量即决策”的关键角色。

全球磁编码器市场正站在从“部件价值”向“系统价值”跃迁的窗口期。以天先数智、磁正智能为代表的中国磁性传感技术企业，通过FMG3000等产品将FPGA硬件加速、AI深度训练、分段式温度补偿等前沿能力注入工业传感底层，已具备与国际品牌同台竞争的技术实力。

在新能源时代，测量不止于读数，而是智能制造的起点。我们期待与中国新能源装备企业携手，用更精准的测量、更智能的控制、更可靠的性能，共同赋能工业文明迈向更高效、更精密、更可持续的未来。

参考文献与数据来源

YHResearch，《2026年全球及中国磁式线性编码器行业头部企业市场占有率及排名调研报告》，2026

Lucintel，《Magnetic Encoder Market Report: Trends, Forecast and Competitive Analysis to 2031》

Global Growth Insights，《Magnetic Encoder Market Size, Share, Growth, and Industry Analysis to 2035》

Global Info Research，《2025年全球市场磁绝对编码器总体规模研究报告》

华创证券，《编码器行业研究报告：人形机器人、工业母机、新能源汽车三驱联动》，2024

磁正智能官网，《为创新点赞——磁编码器技术的产业化实践与突破》，2025

MIR睿工业，《中国编码器市场年度跟踪报告》，2025

版权声明：本白皮书由天先数智与磁正智能产业研究团队编制，数据来源于公开研究报告及公司内部技术文档。如需引用，请注明出处。
